Dit heb je nodig:

  • Aluminium balk

  • Werktekening

  • Aambeeld, slagletters en hamer

  • Ijzerzaag

  • Winkelhaak

  • krasnaald

  • Bastaardvijl

  • Halfzoete vijl

  • Zoete vijl

Stap 5

OP MAAT ZAGEN EN HAAKS AFWERKEN

haaks afwerken.png
3 maken.png

Je gaat eindelijk beginnen. Vraag aan je leerkracht de aluminium balk zodat jij daar een blokje kan afzagen.

​

  1. Bekijk de infofiches 'zagen.'

  2. Span de balk mooi recht in in de bankschroef met spanplaatjes.

  3. Teken de juiste lengte af met een winkelhaak en een krasnaald.

    • Kijk daarvoor op de werktekening​

  4. Zaag netjes naast de afgetekende lijn.

    • HOU REKENING MET DE ZAAGSNEDE!

  5. Controleer of je afgezaagde blokje haaks is met de winkelhaak.

  6. Werk het blokje eventueel bij met een vijl tot het haaks is.

    • Als je veel materiaal moet wegvijlen gebruik je een bastaardvijl​.

    • Als je weinig materiaal moet wegvijlen gebruik je een zoete vijl.

  7. Noteer je naam aan de onderkant van het blokje.

    • Dit mag met stift maar dan kan je naam nog afgeveegd worden.

    • Met slagletters kan je naam er nooit meer af.​ Vraag ze aan je leerkracht.

  8. Rond de hoeken af met een halfzoete vijl. ​

    • Het kan helpen om met een hoogtemaat lijntjes te trekken zodat je weet tot waar je mag vijlen.

    • De onderste 4 'ribben' moeten niet gedaan worden. (zie werktekening)​

Marble Surface
Dit heb je nodig:

  • Aluminium blokje

  • Werktekening

  • Hoogtemaat

  • Winkelhaak

  • Puntslag, hamer en aambeeld

  • Kolomboormachine

  • Machineklem

  • Veiligheidsbril

  • Metaalboor 12 mm

  • Metaalboor 6,5mm

  • Metaalboor 6mm

  • Metaalboor 3,3mm

Stap 6

GATEN AFTEKENEN EN BOREN

Schermafbeelding 2020-05-11 om 15.10.42.
3 maken.png

Je zal in dit project regelmatig een infofiche moeten bekijken. Leg goed op, want na je presentatie stelt je leerkracht over elke infofiche een paar moeilijke vragen voor punten. Je kan dit dus best zien als een herhalingstoets.

  1. Bekijk de infofiche "schuifmaat en hoogtemaat".

  2. Teken met een hoogtemaat de plaats af waar de gaten moeten komen.

    • Gebruik de werktekening om de maten af te lezen.

    • Dit kan in het begin wat ingewikkeld lijken. De beste manier is om dit vlak per vlak aan te pakken.

      • 2 gaten in het bovenvlak.

      • 1 gat in het onderste vlak (Eerst voorboren met 6mm!)

      • 4 gaten in het rechter vlak.

  3. Dubbelcheck of alle gaten juist zijn met een meetlat​.

  4. Zet puntslagen op de plaatsen waar je hebt afgetekend.

    • Gebruik het aambeeld als ondergrond

    • Klop één keer en hard genoeg op de puntslag zodat je een duidelijk putje hebt.​

    • Je mag ook het aambeeldje van je bankschroef gebruiken.

  5. Laat de puntslagen controleren door je leerkracht.​

  6. Trek een foto van je blokje en zet het in je presentatie.

  7. Bekijk de infofiche "kolomboormachine".

  8. Boor de gaten met de juiste maat boor.

    • Kijk voor de juiste diameter en diepte van de gaten op de werktekening.

    • Vergeet je PBM niet!​

      • Stofjas​

      • Veiligheidsbril

      • Machineklem

    • Stel de diepte van de boormachine juist in.

    • Je kan alleen recht boren als je ook je werkstuk recht inspant in de machineklem!

  9. Trek een foto van je blokje met gaten en zet het in je presentatie.​

  10. Opruimen​

    • Zet de boren terug op zijn plaats.​

    • Kuis de spanen op.

    • Zet de veiligheidsbril en de machineklem terug op hun plaats.

Marble Surface
Dit heb je nodig:

  • Aluminium blokje

  • Werktekening

  • Bankschroef en spanplaatjes

  • Draadtap set M14

  • Draadtap set M4

  • Wringijzer

  • Schuurlinnen P120

Stap 7

SCHROEFDRAAD TAPPEN

3 maken.png

  1. Bekijk de infofiche "schroefdraad tappen".

  2. Span je werkstuk stevig in in de bankschroef.

    • Gebruik spanplaatjes om je werkstuk niet te beschadigen.​

    • Zorg dat de gaatjes van 3,3mm bovenaan staan.

  3. Neem de draadtap van M4 en het wringijzer en tap de kleine schroefdraad.

    • WEES VOORZICHTIG! Draadtappen van M4 breken snel.

    • Vergeet niet om een beetje snijolie te gebruiken.​

    • Vergeet niet om in de juiste volgorde te tappen

    • Vergeet niet om mooi haaks te tappen. Gebruik desnoods een winkelhaak.

  4. Draai je werkstuk zodat het gat van 12 mm naar boven zit.

  5. Neem de draadtap van M14 en het wringijzer en tap de grote schroefdraad.​

    • Trek een foto tijdens het proces van het tappen, en zet het in je presentatie.

    • Vergeet niet om een beetje snijolie te gebruiken.​

    • Vergeet niet om in de juiste volgorde te tappen

    • Vergeet niet om mooi haaks te tappen. Gebruik desnoods een winkelhaak.

  6. Verwijder de eventuele bramen en werk af met een stukje schuurlinnen.​


Je zal in dit project regelmatig een infofiche moeten bekijken. Leg goed op, want na je presentatie stelt je leerkracht over elke infofiche een paar moeilijke vragen voor punten. Je kan dit dus best zien als een herhalingstoets.

Marble Surface
Dit heb je nodig:

  • Aluminium blokje

  • Zoete vijl

  • Schuurlinnen P180

Stap 8

BLOKJE AFWERKEN

3 maken.png

  1. Bekijk je blokje goed langs alle kanten.

  2. Werk bij waar dat nog nodig is.

  3. Werk het blokje af met een stukje schuurlinnen van P180.​

  4. Controleer nogmaals of je naam duidelijk is.​

    • Werk je naam eventueel nog wat bij als het niet duidelijk genoeg is.​

  5. Je hebt dit blokje voorlopig niet meer nodig. Bewaar het in je bakje​

Marble Surface
Dit heb je nodig:

  • Rondijzer 6mm

  • Bankschroef en spanplaatjes

  • Ijzerzaag

  • Meetlat

  • Plooi ijzer

Stap 9

BEUGEL MAKEN

3 maken.png

  1. Vraag aan je leerkracht het rondijzer voor de beugel.

  2. Span het rondijzer in in de bankschroef.

    • Gebruik spanplaatjes om je werkstuk niet te beschadigen.

    • Zorg dat er aan de rechterkant ongeveer 15cm uitsteekt.​

  3. Meet de juiste lengte af (13 cm) en markeer met een stift, of een stukje plakband.

  4. Zaag de lengte af met een ijzerzaag.

  5. Zaag ook nog een stukje van 1cm af. (Dit wordt later de grendel.)

    • Vijl de uiteinden een beetje rond en houd het apart.​

  6. Breng de overschot terug naar de leerkracht.

  7. Vijl de uiteinden van de staaf een beetje spits met een zoete vijl.

    • Zorg dat er geen scherpe randen meer overblijven​

  8. Plooi het rondijzer mooi rond met het plooi ijzer tot de twee uiteinden evenwijdig met elkaar lopen.

    • Let op: het rondijzer zal altijd een klein beetje terugveren.​

  9. Trek een foto van je beugel en verwerk deze in je presentatie.​

  10. Controleer met je aluminium blokje of de beugel mooi in de voorziene gaatjes past.

    • De beugel moet zonder haperen in en uit het blokje vallen.

    • Werk de beugel eventueel bij tot het past en vlot op en neer kan schuiven.

  11. Hang een plakbandje met je naam aan je beugel.​

Marble Surface
Dit heb je nodig:

  • Beugel

  • Bankschroef en spanplaatjes

  • Ronde vijl

  • Stift

  • Schuurlinnen P120

Stap 10

UITSPARING VIJLEN

3 maken.png

  1. Steek je beugel in je aluminium blokje.

  2. Steek een stift door het gat van 6mm en teken een bolletje af op de beugel.

  3. Haal de beugel er terug uit en span het in in de bankschroef.

    • Gebruik spanplaatjes.​

  4. Vijl aan de binnenkant van het korte eind een uitsparing met een ronde vijl.

    • Let op: Het bolletje staat aan de buitenkant getekend, maar je moet aan de binnenkant vijlen.​​

  5. Zorg dat de uitsparing ongeveer 3mm diep is. (= tot in de helft)

  6. Werk de beugel nog even af met een stukje schuurlinnen van P120

Marble Surface
Dit heb je nodig:

  • Computer

  • Login en wachtwoord

  • Autodesk Inventor

Stap 11

ONTWERPEN IN INVENTOR

Schermafbeelding 2020-08-03 om 09.12.40.
3 maken.png

  1. Maak een nieuwe map aan op de server in jouw schijf.

    • Elke leerling heeft een eigen schijf op school. Hier kan je vanop elke computer op het schoolnetwerk aan.​

    • De schijf heeft je studentennummer als naam.

    • Noem de nieuwe map 'Cilinderslot'

  2. Open Inventor en maak een nieuw project aan in je map 'cilinderslot'​

  3. Volg de stappen in de video.

  4. Maak 3 screenshots tijdens het proces van ontwerpen.

    • Je gebruikt daarvoor best het knipprogramma van Windows.​

  5. Bekijk de maten op de foto's hiernaast.

  6. Sla je ontwerpen ook op als STL bestand in je map 'cilinderslot'

Marble Surface
Dit heb je nodig:

  • Computer

  • Login en wachtwoord

  • Prusa slicer programma

  • SD kaartje of USB

  • 3D printer

Stap 12

ONTWERP PRINTEN MET 3D PRINTER

Schermafbeelding 2020-05-11 om 15.24.33.
3 maken.png

  1. Bekijk de infofiche "3d printen"

  2. Bekijk in de video hoe je de 3d print moet instellen.

  3. Open het programma "Prusa slicer"

  4. Volg de stappen in de video voor de instellingen.

  5.  Laad het juiste filament in de printer en start de print.

Marble Surface
Dit heb je nodig:

  • Sleutelplaatje ijzer 1,5mm

  • Plaatschaar

  • Ijzerzaag

  • Sleutelvijltjes

  • Zoete vijl

  • Metaalboor 3mm

  • Puntslag en aambeeld

  • Kolomboormachine

  • Veiligheidsbril

  • Machineklem

  • Schuurlinnen P120

Stap 13

SLEUTEL MAKEN

3 maken.png

  1. Vraag aan je leerkracht een ijzeren plaatje voor een sleutel.

  2. Maak de sleutel volgens de werktekening hiernaast.

  3. Je mag zelf kiezen hoe je de sleutel maakt.

    • Je kan bijvoorbeeld kiezen om eerst een mal te maken en deze af te tekenen op je plaatje.​

  4. Maak een foto van je afgewerkte sleutel.​

Sleutel afmetingen.png
Marble Surface
Dit heb je nodig:

  • Alle onderdelen:

    • Aluminium blok​

    • Beugel

    • Cilinder

    • Sluitring

    • Grendel

  • extra onderdelen:​

    • 3 boutjes M4​

    • 3 veertjes 3mm

    • 3 slotpinnetjes 3mm

Stap 14

ONDERDELEN MONTEREN

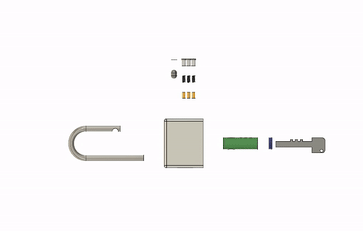

montage cilinderslot.gif
3 maken.png

  1. Vraag de 'extra' onderdelen aan je leerkracht.

  2. Monteer alle onderdelen zoals in de afbeelding.

Marble Surface
Dit heb je nodig:

  • Hangslot

  • Sleutel

Stap 15

TESTEN

4 in gebruik nemen.png
Schermafbeelding 2020-05-11 om 14.41.35.

  1. Controleer of je hangslot werkt zoals het zou moeten.

    • De cilinder mag niet haperen bij het draaien.​

    • De beugel mag niet haperen bij het openen of sluiten.

    • Als je de sleutel een kwartslag draait, moet de beugel in het slot blijven vastzitten.

    • Je moet de sleutel van het slot kunnen halen wanneer het gesloten is.

  2. Is alles goed? Ga dan naar de volgende stap.​

  3. Is er nog ergens een probleem? Ga dan terug naar één van de vorige stappen en kijk wat er nodig is om het probleem op te lossen.

    • Als je zelf geen oplossing kan bedenken, bespreek het dan even met je leerkracht.​

  4. Je kan het slotje eventueel aan je koffertje bevestigen.​

    • Vraag daarvoor nog twee oogbouten aan je leerkracht.​

Marble Surface
Dit heb je nodig:

  • Hangslot

  • Sleutel

  • Presentatie

  • Infofiches

Stap 16

STUDEREN & EVALUEREN

5 evalueren.png

  1. Ga na of het slot voldoet aan je criteria (stap 2)

  2. Maak in je presentatie een checklist met deze criteria, en vink de criteria af waaraan je hebt voldaan.

  3. Bekijk aan welke criteria niet voldaan werd, en probeer ze nog op te lossen als dat nog gaat.

  4. Vraag je leerkracht om je mondelinge evaluatie van dit project.​

    • Je leerkracht zal je 5 tot 10 vragen stellen over alle infofiches uit dit project.​​

      • Dit onderdeel staat op 25% van je punten.

        ZORG DUS DAT JE BENT VOORBEREID!​

    • Noteer eerst de vragen en formuleer een antwoord in je presentatie.

      • Doe dit in een tweede slide van "evaluatie"​

      • Zet de vragen in groen

      • Zet de antwoorden in het zwart

Presenteren logo-01.png

Mondelinge test thuis grondig voorbereiden!

Marble Surface
Dit heb je nodig:

  • Afgewerkte presentatie

  • Beamer

Stap 17

PRESENTEREN

presentatie 2.jpg
5 evalueren.png

Thuis afwerken en grondig voorbereiden

Je bent toegekomen aan de laatste stap in dit project. In deze stap moet je zelf een overzicht geven van jouw project. In een presentatie van 5 tot 15 minuten zal je alles vertellen wat je in dit project hebt geleerd, en welke moeilijkheden je bent tegengekomen. Volg nog even deze stappen zodat je een goede presentatie kan geven:


  1. Maak je presentatie verder af.

  2. Kijk al je slides na, zorg ervoor dat er geen lege pagina's of onnodige informatie instaat.

  3. Kijk na of je geen schrijffouten hebt gemaakt.

  4. Kijk na in de verschillende stappen of je alle verplichte informatie hebt toegevoegd.

  5. Zorg ook nog voor een foto van je hangslot wanneer het in gebruik is.

    • Bijvoorbeeld aan je koffertje​, of aan je fiets.

  6. Spreek met je leerkracht af wanneer je de presentatie gaat geven. Noteer dit in je agenda zodat je het niet vergeet.

  7. Wees goed voorbereid!

  8. Zorg dat je weet wat je gaat zeggen bij elke slide. Dit voorkomt veel stress op de dag van je presentatie.

    • In Google slides kan je onderaan 'sprekersnotities' invoegen. Maak daarvan gebruik om eventueel te spieken tijdens je presentatie.​

  9. Oefen je presentatie thuis in.

  10. Upload de presentatie op smartschool in de uploadzone van STEM technieken.

    • Sla eerst je presentatie op als PDF bestand.

      • Google slides > bestand​ > downloaden > PDF​​

    • Zorg dat de presentatie de juiste naam heeft:​

      • Voornaam_Achternaam_Project_metaal

    • Uploaden op Smartschool:

      • Smartschool > vakken > STEM technieken > uploadzone ​> Project 1

  11. Zorg dat je een vlotte manier hebt om je Google presentatie te tonen op een computer in de klas.

    • Google presentaties werkt altijd online. Zorg dus dat je je login en wachtwoord kent om in te loggen.​

  12. Als je er niet in slaagt om je presentatie te doen op de dag van de afspraak krijg je een tweede kans voor de helft van de punten.

Marble Surface
Dit heb je nodig:

  • Afgewerkt vogelhuisje

  • Presentatie:
    (PDF in uploadzone is voldoende)

Stap 18

EVALUATIE LEERKRACHT

5 evalueren.png

In deze stap krijg je punten van je leerkracht. Je zal punten krijgen op onderstaande onderdelen. Kijk voor je punten vraagt nog even na of alles wel in orde is.

Criteria

Voldoet je project aan al je vooropgestelde criteria?
En heb je de criteria wel correct geëvalueerd?

​

​

25%

Presentatie

Ging je presentatie vlot, of was je toch niet helemaal goed voorbereid?

​

​

​

25%

Inhoud

Heb je de voldoende juiste informatie verzameld?

Ziet je presentatie er goed en netjes uit?

​

​

25%

Infofiches

In hoeverre begrijp je de inhoud van de infofiche's?
Heb je de juiste antwoorden kunnen geven op de vragen van de leerkracht?

​

25%

bottom of page
